一、项目名称：

新疆阿拉尔青松化工安全仪表系统 SIS 项目

二、地点：

阿拉尔青松化工

三、项目概况：

本工程分为两部分，一部分为烧碱装置机柜间、PVC 装置机柜间及中央控制室，另一部分为电石装置机柜间及电厂装置控制室。

烧碱装置包括：电解工序、氯化氢合成工序、液氯工序等，现场信号引至烧碱装置机柜间。PVC 装置包括：乙炔工段、合成工段、聚合工段等，现场信号引至 PVC 装置机柜间。操作站、GDS 监控站、网络柜等放置在中央控制室，并实现烧碱装置与 PVC 装置系统并网。烧碱装置与 PVC 装置共用一套 GDS 系统，控制站放置在烧碱装置机柜间内，PVC 装置配置远程 IO 站。

电石装置包括：电石炉、干法净化、湿法净化等，现场信号引至电石装置机柜间。操作站、GDS 监控站、网络柜等放置在电石控制室。

系统简介

SIS 为各工艺装置及关键设备提供必要的自动联锁保护，设置独立的控制器， SIS 的运行不受 DCS 系统的运行影响，以确保人员及生产装置、重要机组和关键 生产设备的安全。SIS 通过串行通讯接口与 DCS 系统通讯。所有的过程报警、旁路、复位等信号能在 DCS 操作站上显示。

可燃/有毒气体检测系统（GDS)不设置独立的仪表控制盘，通过在 SIS 中设置独立的冗余卡件和独立的机柜，将来自现场的可燃气体、有毒气体传感变送器的 检测信号传输至独立的 SIS 控制器，在控制室设置独立的 SIS 系统操作站。

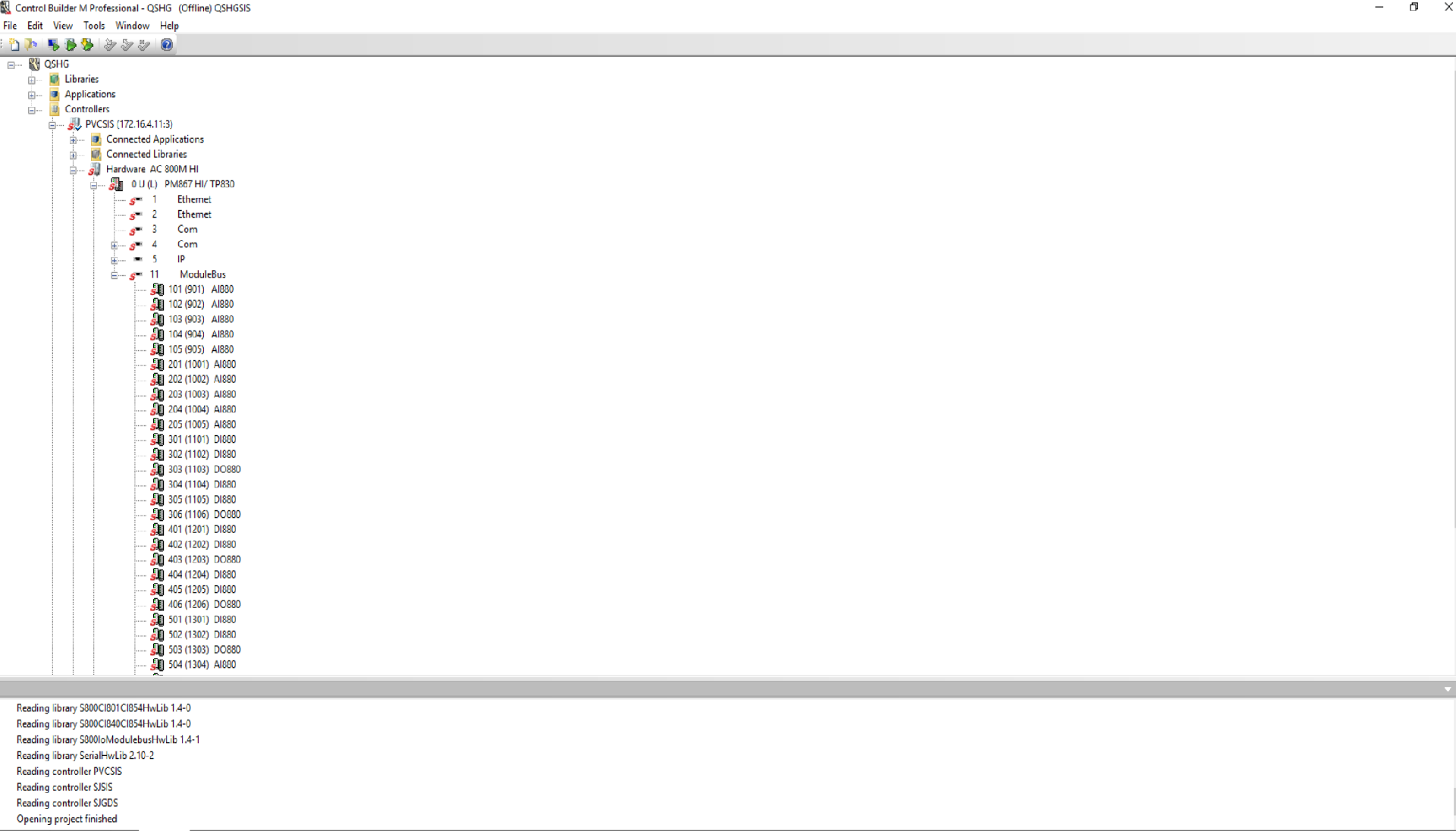

800xA-SIS硬件组态

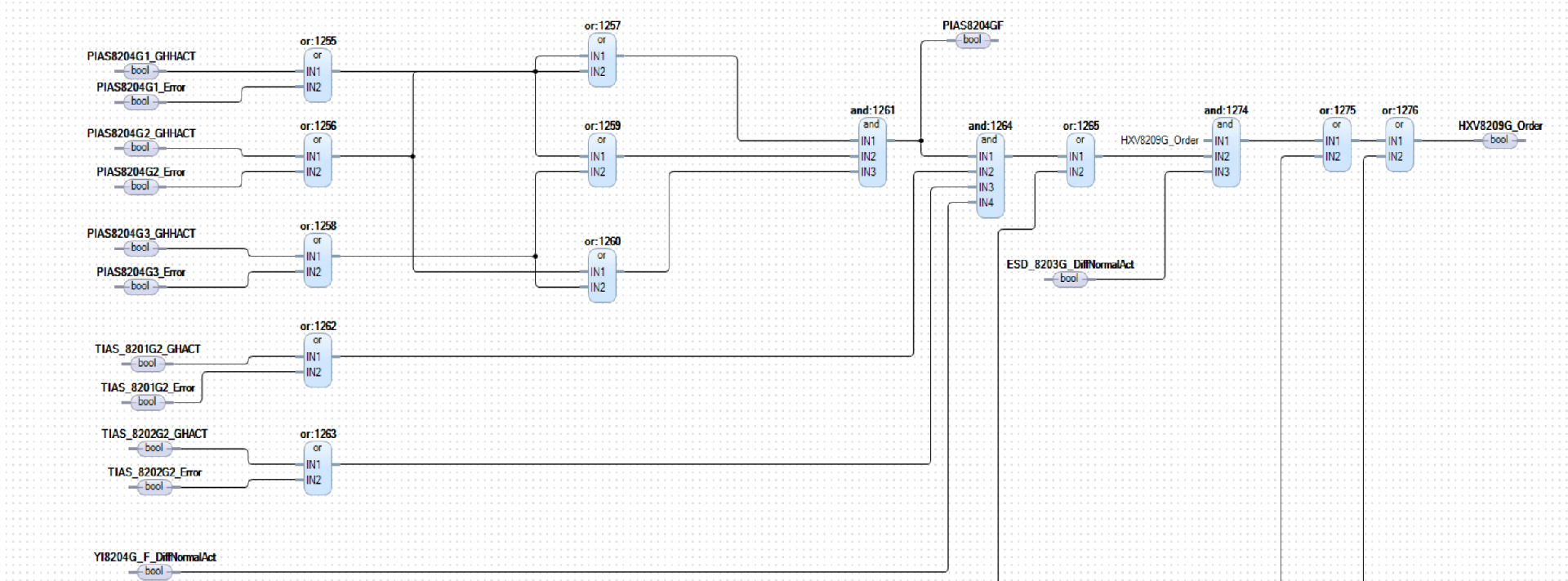

800xA-SIS逻辑程序

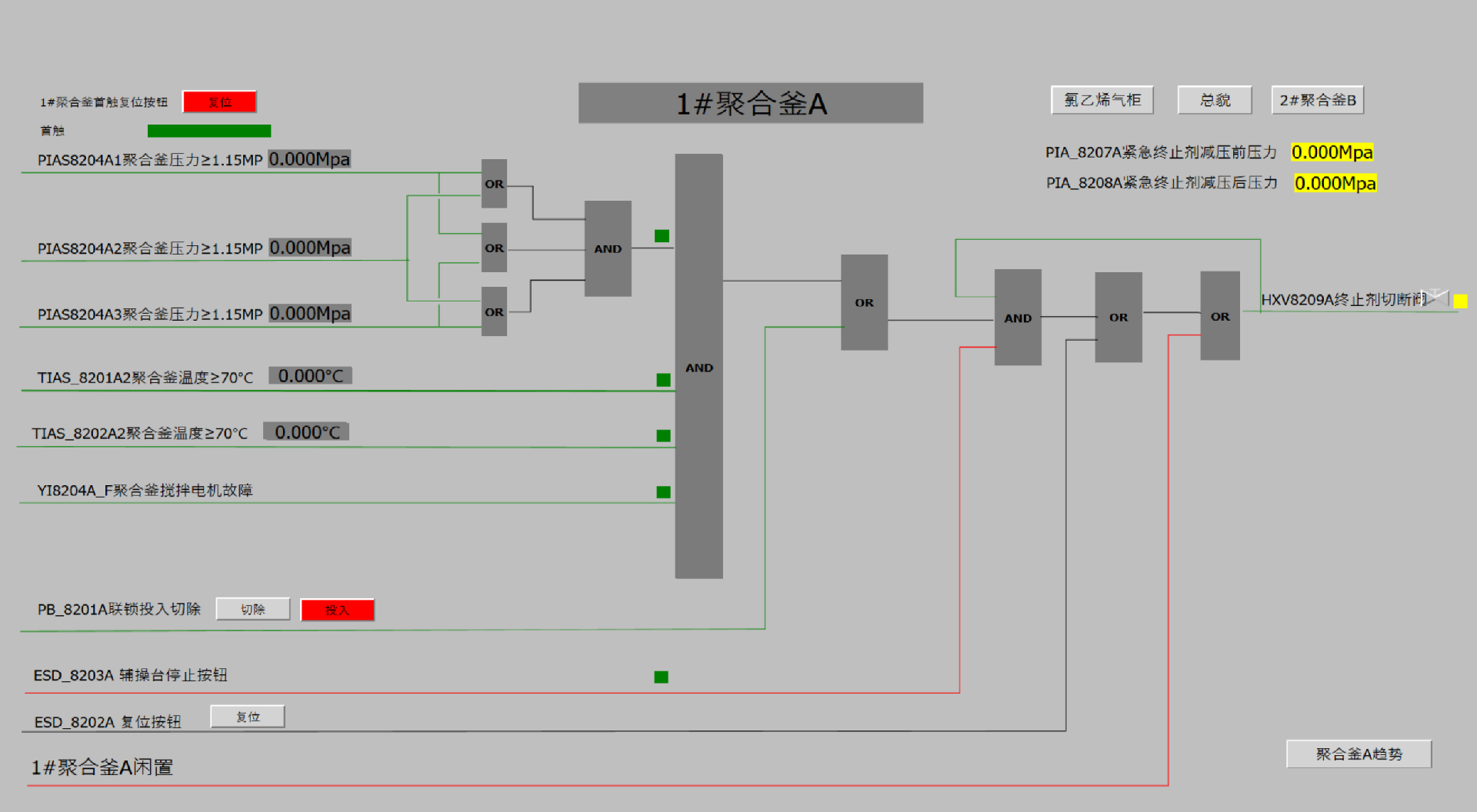

SIS操作画面
