一、工艺描述

本工程2×50MW机组，两台机组设置1座自然通风间冷塔，配置72个冷却三角（其中12m高的70个，6m高的2个），共分为6个冷却扇区，即1#机组4个冷却扇区，2#扇区两个冷却三角，冷却三角直立布置于冷却塔周圈；2个高位稳压水箱、3个地下储水箱。2台补水泵、2台充水泵、1台冲洗水泵等主要设备。循环水管未采用单元制，高位稳压水箱和地下贮水箱设置于塔内。间接空冷系统工艺流程如下。

二、间冷塔扇段投运

当1号机组单元制运行时，建议扇段启动顺序依次为1号机组第一扇区、1号机组第四扇区、1号机组第二扇区、1号机组第四扇区；当2号机组单元制运行时，建议扇段启动顺序依次为2号机组第一扇区、2号机组第二扇区。

三、间冷塔的运行

间接空冷系统分为两种运行模式：冬季运行与夏季运行。具体分界点以环境温度为标准。暂定环境温度5℃（实际运行中可进一步摸索），作为冬季、夏季运行模式的分界点。

四、冬季间冷塔运行

空冷塔冬季运行主要是考虑设备及管道的防冻。

间接空冷塔的防冻应优先考虑调节百叶窗和提高散热器水侧流速来解决。

在冬季机组大幅度降负荷运行时，可考虑切掉部分出水温度较低的扇段。

由于循环水量减少一般无助于减少冻害，只有在机组大幅度降负荷和部分扇段已切除运行，才考虑水泵投运数量参与调节。每台机组循环水泵投运数量不应小于投运扇段数量的50%，且间接空冷塔进出水温降不大于12℃，否则，增加水泵投运数量。水泵投运数量如下：

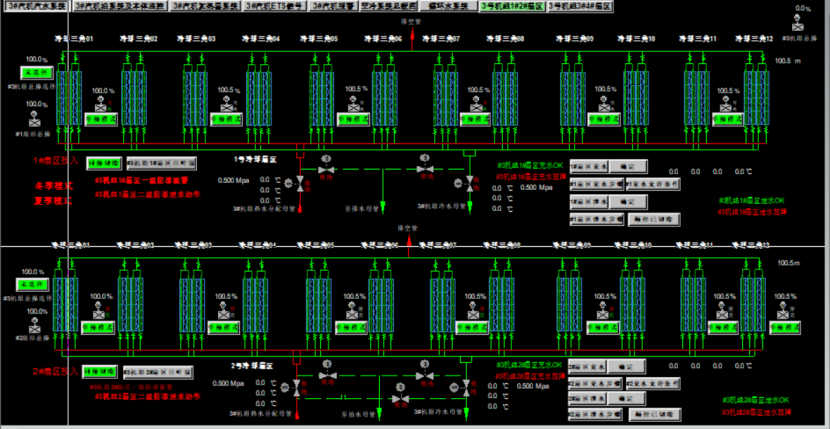

 ABB Freelance 800F流程图1-扇区：

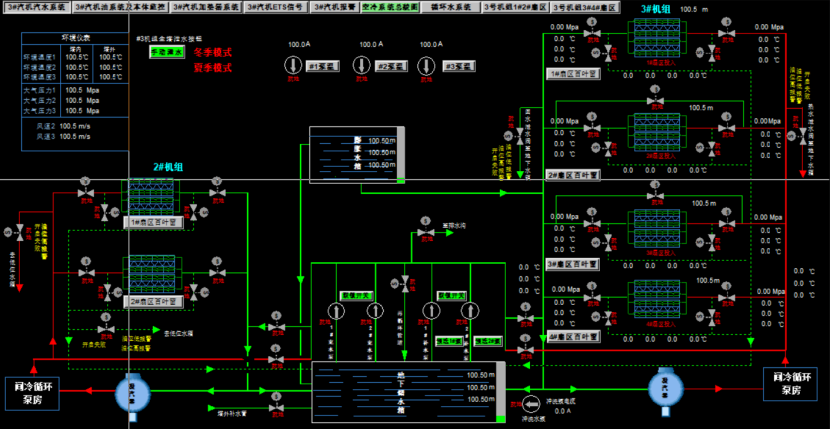

 ABB Freelance 800F流程图2-空水冷总貌：

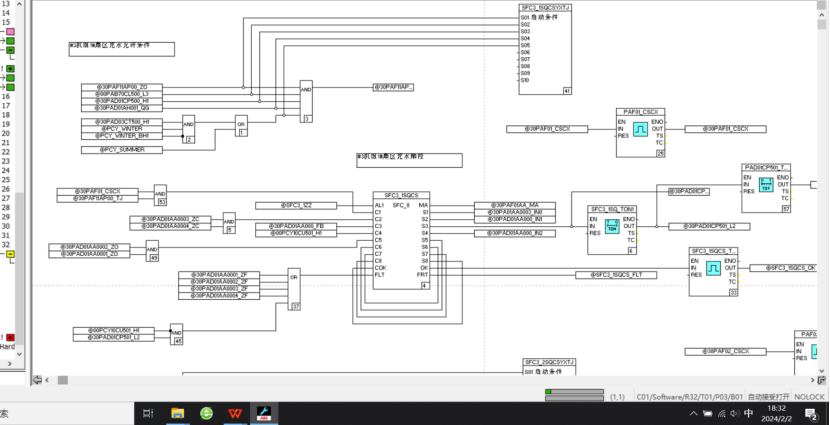

ABB Freelance 800F程序顺控：
